Qué es un voltímetro y cómo se conecta

Un voltímetro es un instrumento de medición utilizado para medir la diferencia de potencial eléctrico entre dos puntos de un circuito eléctrico, es decir, la tensión eléctrica o voltaje. Es una herramienta fundamental en la electrónica y la electricidad para verificar la presencia de corriente eléctrica y para medir la intensidad de la misma en un circuito.

Para conectar un voltímetro correctamente, es importante seguir unos pasos básicos. En primer lugar, se debe seleccionar el rango de medición adecuado en el voltímetro, de acuerdo con el voltaje esperado en el circuito. Luego, se debe conectar el cable rojo del voltímetro al terminal positivo (+) del circuito y el cable negro al terminal negativo (-). Es importante asegurarse de que los cables estén bien conectados para evitar cortocircuitos.

Es recomendable conectar el voltímetro en paralelo al componente o circuito del que se quiere medir el voltaje. Esto significa que el voltímetro se conecta directamente a los puntos entre los cuales se quiere medir la diferencia de potencial, manteniendo el circuito original intacto. De esta manera, el voltímetro no interfiere con el funcionamiento del circuito y se obtiene una medición precisa del voltaje en ese punto específico.

Definición y funcionamiento básico de un voltímetro

Un voltímetro es un instrumento de medición utilizado para medir la tensión eléctrica o diferencia de potencial entre dos puntos de un circuito eléctrico. Su función principal es indicar la magnitud de esta tensión en voltios. Este dispositivo es esencial en la electrónica y la electricidad, ya que permite verificar la presencia de voltaje en un circuito, diagnosticar problemas de conexión o verificar la calidad de la corriente eléctrica.

El funcionamiento básico de un voltímetro se basa en la conexión de sus dos puntas, llamadas puntas de prueba, a los puntos entre los cuales se desea medir la tensión. Al establecer esta conexión, el voltímetro muestra en su pantalla digital o analógica la magnitud del voltaje presente en el circuito.

Existen diferentes tipos de voltímetros, como los analógicos y los digitales. Los voltímetros analógicos utilizan una aguja que se desplaza a lo largo de una escala graduada, mientras que los voltímetros digitales muestran el valor numérico exacto del voltaje en una pantalla LCD o LED.

Ejemplo de conexión de un voltímetro:

Para conectar un voltímetro a un circuito, se deben seguir los siguientes pasos:

1. Apagar la corriente: Antes de realizar cualquier medición, es importante asegurarse de que el circuito esté apagado para evitar cortocircuitos o daños en el voltímetro.
2. Seleccionar la escala adecuada: Dependiendo del rango de voltaje que se espera medir, es necesario ajustar el voltímetro a la escala adecuada para obtener una lectura precisa.
3. Conectar las puntas de prueba: Una vez seleccionada la escala, se deben conectar las puntas de prueba del voltímetro a los puntos del circuito entre los cuales se quiere medir la tensión.
4. Realizar la medición: Con las puntas de prueba correctamente conectadas, se puede encender el circuito y leer el valor del voltaje en la pantalla del voltímetro.

Utilizar un voltímetro de forma adecuada es fundamental para garantizar mediciones precisas y seguras en cualquier tipo de circuito eléctrico. Conectar este instrumento siguiendo las indicaciones correctas permite detectar problemas de voltaje, verificar la integridad de los componentes eléctricos y asegurar el correcto funcionamiento de un sistema eléctrico en general.

Tipos de voltímetros y sus características distintivas

Los voltímetros son herramientas fundamentales en el mundo de la electricidad y la electrónica, ya que permiten medir la diferencia de potencial eléctrico entre dos puntos de un circuito. Existen diferentes tipos de voltímetros, cada uno con características distintivas que los hacen adecuados para diferentes aplicaciones.

Voltímetro analógico

El voltímetro analógico es uno de los tipos más comunes. Utiliza una aguja que se desplaza a lo largo de una escala graduada, lo que facilita la lectura precisa de la tensión eléctrica. Son ideales para mediciones rápidas y ofrecen una visualización intuitiva de los valores.

Voltímetro digital

Por otro lado, el voltímetro digital muestra la lectura en forma de números en una pantalla LED o LCD. Este tipo de voltímetro es más preciso que el analógico y suele ofrecer funciones adicionales, como la capacidad de medir corriente continua y alterna, resistencia, entre otros parámetros. Son ideales para mediciones más precisas y detalladas.

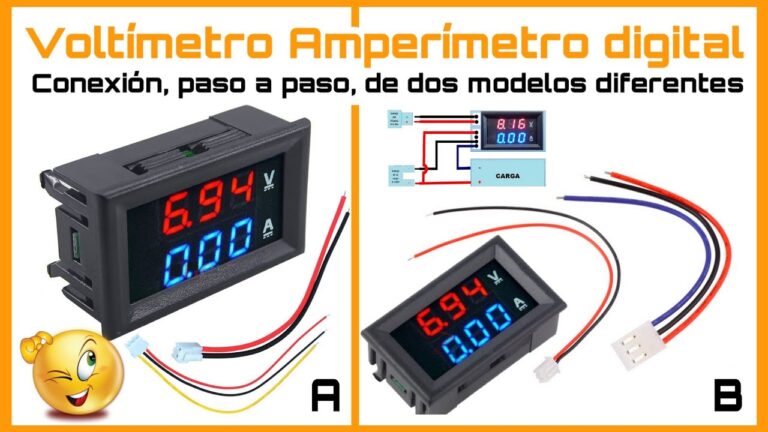

Voltímetro de panel

Los voltímetros de panel son aquellos que se instalan en el panel de control de un equipo o sistema eléctrico. Son compactos, fáciles de instalar y ofrecen una lectura rápida y clara de la tensión eléctrica en un determinado punto del circuito. Son ampliamente utilizados en aplicaciones industriales y comerciales.

Voltímetro de gancho

Los voltímetros de gancho, también conocidos como pinzas amperimétricas, son ideales para medir corriente eléctrica sin necesidad de interrumpir el circuito. Estos dispositivos se colocan alrededor del conductor y son capaces de medir la corriente que circula por él. Son muy útiles en aplicaciones donde se requiere medir corrientes de alta intensidad.

La elección del voltímetro adecuado dependerá de las necesidades específicas de cada aplicación. Tanto los voltímetros analógicos como los digitales tienen sus ventajas y desventajas, por lo que es importante seleccionar el tipo que mejor se adapte a las tareas de medición que se vayan a realizar.

Procedimiento detallado para conectar correctamente un voltímetro

Conectar un voltímetro de forma correcta es crucial para garantizar mediciones precisas de voltaje en un circuito eléctrico. A continuación, se presenta un procedimiento detallado para conectar adecuadamente un voltímetro:

Pasos a seguir:

1. Apagar la corriente: Antes de conectar el voltímetro, asegúrate de que la corriente eléctrica esté apagada para evitar posibles descargas eléctricas.
2. Seleccionar el rango adecuado: Escoge el rango de medición adecuado en el voltímetro para que los valores de voltaje estén dentro de ese rango y se puedan leer con precisión.
3. Conectar los cables: Conecta el cable rojo del voltímetro al polo positivo (+) y el cable negro al polo negativo (-) del circuito o componente donde deseas medir el voltaje.
4. Encender el circuito: Una vez que los cables estén conectados correctamente, enciende el circuito para que el voltímetro pueda mostrar el valor de voltaje en tiempo real.
5. Tomar la lectura: Observa con atención el display del voltímetro y toma nota del valor de voltaje mostrado. Asegúrate de leer correctamente la escala y unidades de medida utilizadas.
6. Apagar el circuito: Una vez que hayas tomado la lectura, apaga el circuito antes de desconectar el voltímetro para evitar cortocircuitos o daños en el equipo.

Seguir este procedimiento garantizará que las mediciones de voltaje sean precisas y seguras. Recuerda siempre manipular equipos eléctricos con cuidado y precaución.

Errores comunes al conectar un voltímetro y cómo evitarlos

Al utilizar un voltímetro es fundamental conocer los errores más comunes que se pueden cometer al conectar este dispositivo para evitar daños tanto en el instrumento como en el circuito que se está midiendo. A continuación, se detallan algunos de los errores más frecuentes y cómo es posible prevenirlos:

1. Conexión en el rango incorrecto:

Uno de los errores más comunes al utilizar un voltímetro es seleccionar un rango de medición inadecuado para la magnitud que se está midiendo. Esto puede llevar a lecturas erróneas o incluso a dañar el instrumento. Es importante verificar siempre el rango de voltaje esperado y seleccionar el ajuste adecuado en el voltímetro antes de realizar la medición.

2. Conexión en el lugar equivocado:

Otro error frecuente es conectar el voltímetro en un lugar incorrecto del circuito. Si la conexión se realiza en paralelo en lugar de en serie, se pueden obtener lecturas inexactas y alterar el funcionamiento del circuito. Es crucial identificar los puntos de medición adecuados y conectar el voltímetro de forma correcta para obtener resultados precisos.

3. Polaridad invertida:

Invertir la polaridad al momento de conectar el voltímetro es otro error común que puede causar lecturas negativas o incorrectas en la medición. Es esencial respetar la polaridad correcta al realizar la conexión para obtener valores precisos y evitar posibles daños en el dispositivo de medición y en el circuito.

4. Descuido en la calibración:

Descuidar la calibración del voltímetro es un error que puede llevar a mediciones inexactas. Es recomendable verificar periódicamente la calibración del instrumento y ajustarla según sea necesario para garantizar la precisión de las mediciones realizadas.

Evitar estos errores al conectar un voltímetro es fundamental para obtener mediciones precisas y proteger tanto el instrumento como el circuito que se está analizando. Recordar siempre seguir las instrucciones del fabricante y tener en cuenta las consideraciones mencionadas contribuirá a un uso adecuado y seguro del voltímetro.

Preguntas frecuentes

¿Qué es un voltímetro?

Un voltímetro es un instrumento de medición utilizado para medir la diferencia de potencial eléctrico entre dos puntos de un circuito.

¿Cómo se conecta un voltímetro?

Un voltímetro se conecta en paralelo a la carga o componente del circuito cuya tensión se desea medir, es decir, se conecta en derivación.

¿Cuál es la diferencia entre un voltímetro analógico y uno digital?

La principal diferencia radica en la forma de mostrar la medición: el voltímetro analógico utiliza una aguja sobre una escala graduada, mientras que el digital muestra el valor numérico en una pantalla.

¿Qué rango de voltaje puede medir un voltímetro?

Los voltímetros pueden tener diferentes rangos de medición, desde unos pocos milivoltios hasta cientos de voltios, dependiendo del modelo y la aplicación.

¿Qué precauciones se deben tener al utilizar un voltímetro?

Es importante seleccionar el rango adecuado antes de realizar la medición, asegurarse de que el voltímetro esté correctamente calibrado y seguir las indicaciones del fabricante para evitar daños al equipo.

¿Se puede utilizar un voltímetro para medir corriente eléctrica?

No, un voltímetro está diseñado para medir voltaje, no corriente. Para medir corriente se debe utilizar un amperímetro conectado en serie al circuito.
